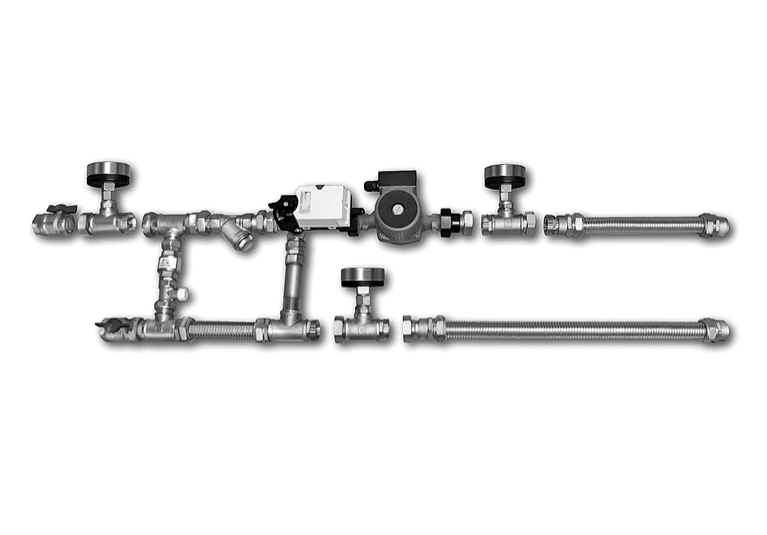

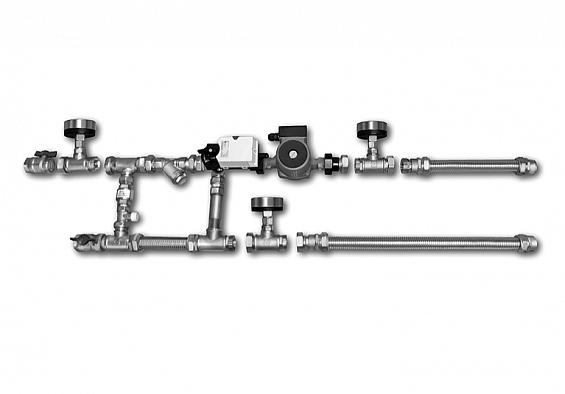

Смесительные узлы MST являются цельносборными конструкциями и состоят из следующих элементов:
- шаровые краны (2), предназначенные для отключения узла от тепловой сети,
- фильтр грубой очистки (3), предназначенный для очистки теплоносителя от загрязнений,
- трехходовой клапан (6) с электроприводом с плавным управлением (по заказу с 2/3-позиционным управлением), предназначенный для регулирования мощности водяных нагревателей. Регулирование осуществляется изменением температуры входящего теплоносителя при смешивании прямого и обратного теплоносителя, при этом поток теплоносителя через теплообменник остается постоянным. Привод поставляется в комплекте, устанавливается монтажником,
- насос 25-40, или 25-60, или 25-80, или 32-80 (7), имеющий три скорости вращения вала, оснащенный электродвигателем с мокрым ротором. Насос необходим, прежде всего, для компенсации потерь в смесительном узле и на теплообменнике. Также насос является одним из элементов системы защиты
теплообменника от замораживания,
- байпасная линия (кроме модификации - ТС без байпаса), включающая в себя обратный клапан (4) и балансировочный кран (5) и предназначенная для организации циркуляции теплоносителя в контуре котла с постоянным расходом. Балансировочный кран служит для обеспечения оптимальной потери давления на байпасе. Обратный клапан предотвращает перетекание обратного теплоносителя в подающую линию,
- опциональные гибкие подводки (8), изготовленные из нержавеющей стали, и быстроразьзмные соединения типа «американка» предназначены для облегчения монтажа смесительных узлов,
- узлы термоманометра (дополнительные принадлежности) (1) предназначены для контроля температуры и давления в подающем и обратном трубопроводах.
